日本YAMADA雅瑪達（山田）機械換向隔膜泵 NDP-H40
如果您對該產品感興趣的話,可以
產品名稱: 日本YAMADA雅瑪達（山田）機械換向隔膜泵 NDP-H40
產品型號: NDP-H40BPH/T （854393）
產品展商: 日本YAMADA雅瑪達
產品文檔: 無相關文檔
簡單介紹
成都優勢在售：日本YAMADA雅瑪達隔膜泵 NDP-H40 H系列 (機械換向系列)
日本YAMADA雅瑪達（山田）機械換向隔膜泵 NDP-H40
的詳細介紹
業界*高的吐出壓力！
安 全設計，本質防爆。采用可低速運行和高壓輸出的機械式空氣切換閥。
非常適合壓濾機、循環操作和噴霧供給泵。
完全自吸式，無需引水，可高效輸送流體。
安 全結構不需要防爆措施，因此可以在任何地方使用。
NDP-H40 系列的標稱口徑為1·1/2″ (40 mm)，*大吐出量約為370L/min。
*大可通過固體顆粒尺寸7mm或更小。
■主要用途
供給壓濾機，脫模劑循環、噴灑，抽出工廠廢水、廢油，供給油、冷卻液、油漆等。
特征
■適用于高壓輸出和低速運行
*高吐出壓力0.85MPa，即使在低速運行時也能保持行程的穩定。
■運轉壓力范圍更廣
即使空氣供給不穩定，也可通過超低壓啟動，使輸送材料的負擔抑制到*小限度。
■更節能
壓力損耗低，實現了*大壓力的輸送。

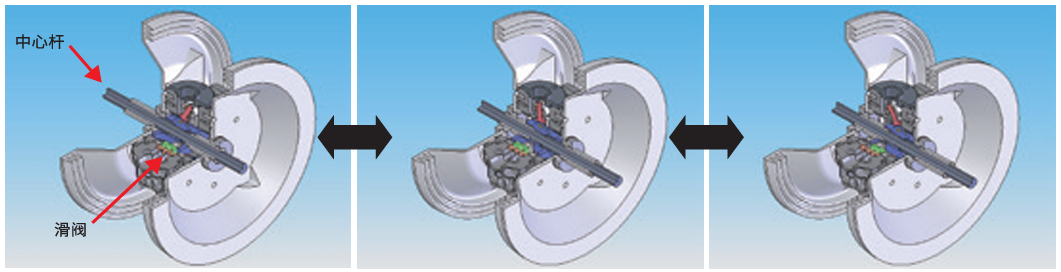

■機械切換
|
可實現低壓、低速運行和高壓輸出
|
|
基于機械結構的空氣切換閥，能使行程更加穩定。
|
|
規格
|
泵體材質
|

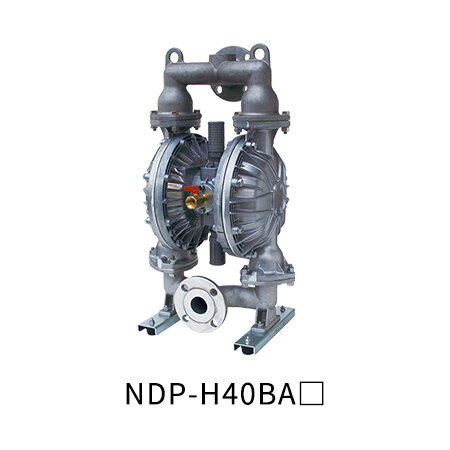

A: 鋁合金
(ADC12/AC4C-T6)
|

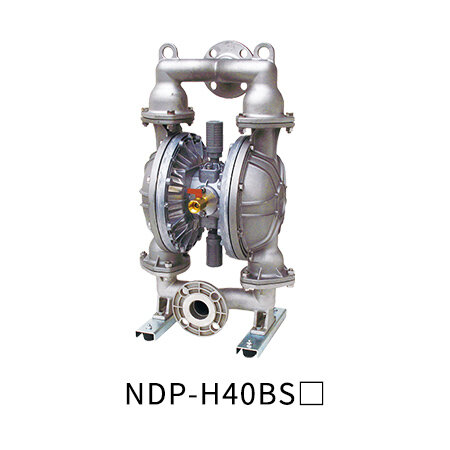

S:不銹鋼（SCS14）
|
F: 鑄鐵
（FC250）
|

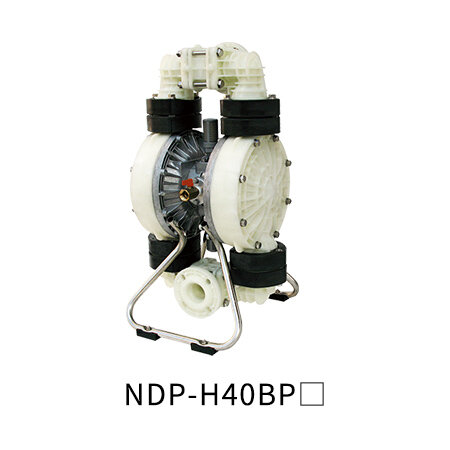

P:玻纖增強聚丙烯
（PP-GF）
|
|
膜片材質
|
C: 氯丁橡膠
(CR)
|
NDP-H40BAC
（854331）
|
NDP-H40BSC
（854347）
|
NDP-H40BFC
（854370）
|
NDP-H40BPC
（854386）
|
N: 丁腈橡膠
(NBR)
|
NDP-H40BAN
（854332）
|
NDP-H40BSN
（854348）
|
NDP-H40BFN
（854371）
|
NDP-H40BPN
（854387）
|
E:三元乙丙橡膠
(EPDM)
|
NDP-H40BAE
（854333）
|
NDP-H40BSE
（854349）
|
NDP-H40BFE
（854372）
|
NDP-H40BPE
（854388）
|
V:氟橡膠
(FKM)
|
NDP-H40BAV
（854334）
|
NDP-H40BSV
（854350）
|
NDP-H40BFV
（854373）
|
NDP-H40BPV
（854389）
|
T:聚四氟乙烯
(PTFE)
|
NDP-H40BAT
（854335）
|
NDP-H40BST
（854351）
|
NDP-H40BFT
（854374）
|
NDP-H40BPT
（854390）
|
H:熱塑性聚醋彈性體
(TPEE)
|
NDP-H40BAH
（854336）
|
NDP-H40BSH
（854352）
|
NDP-H40BFH
（854375）
|
NDP-H40BPH
（854391）
|
|
S:熱塑性聚乙烯彈性體 (TPO)
|
NDP-H40BAS
（854337）
|
NDP-H40BSS
（854353）
|
NDP-H40BFS
（854376）
|
NDP-H40BPS
（854392）
|
H/T: 熱塑性聚酯彈性體
(TPEE)
|
NDP-H40BAH/T
（854338）
|
NDP-H40BSH/T
（854354）
|
NDP-H40BFH/T
（854377）
|
NDP-H40BPH/T
（854393）
|
|
接液部材質
|
|
球閥
|
NDP-H40B□H/T:PTFE
其他：與膜片材質相同
|
|
閥座
|
NDP-H40BAT:A5056
其他：與膜片材質相同
|
NDP-H40BST:SUS316
其他：與膜片材質相同
|
NDP-H40BFT:SUS316
其他：與膜片材質相同
|
PP
|
|
閥體
|
與本體材質相同（一體型）
|
|
中心盤
|
A5056
|
SUS316
|
SS400
|
PP-GF
SCS13
（內芯材料）
|
|
規格
|
|
口徑
|
1·1/2″（40mm）
|
|
材料連接
|
吸入口
|
JIS法蘭
10K 40A相當
|
Rc 1·1/2
|
JIS法蘭
10K 40A相當
|
|
吐出口
|
|
空氣連接
|
供氣口
|
Rc 1/2（含空氣閥）
|
|
排氣口
|
Rc 3/4（含消音器）
|
|
供氣壓力
|
NDP-H40B□T:0.15～0.7 MPa ※1
其他：0.1～0.85 MPa ※1
|
NDP-H40BPT:
0.15～0.7 MPa ※1
其他：
0.1～0.7 MPa ※1
|
|
*高吐出壓力
|
NDP-H40B□T:0.7MPa
其他：0.85MPa
|
0.7MPa
|
|
吐出量/工作周期
|
PTFE膜片：0.9 L ※2
其他膜片：2.3 L ※2
|
|
*大吐出量
|
PTFE膜片：270 L/min ※3
其他膜片：370 L/min ※3
|
PTFE膜片：
250 L/min ※3
其他膜片：320 L/min ※3
|
|
*大空氣消耗量
|
PTFE膜片：4000 L/min (ANR)
其他膜片：4500 L/min (ANR)
|
|
固體顆粒*大尺寸
|
*大7mm
|
|
*大自吸高度
|
NDP-H40B□T:3 m
其他：5 m
|
|
凈重
|
NDP-H40BAT:
24.5kg
其他：26.0kg
|
NDP-H40BST:
40.0kg
其他：41.3kg
|
NDP-H40BFT:
42.8kg
其他：
44.0kg
|
24.0kg
|
※1根據使用條件的變化而不同。
※2吐出量僅作參考，根據具體使用條件可能會有所不同。
※3*大吐出量僅作參考，為了有效使用膜片和其他耗材請根據所需條件選擇高于所需條件（1.5倍以上）的泵。
